该烘干机主要用于钢厂球团生产线烘干铁粉加混合料。
该烘干机主要用于钢厂球团生产线烘干铁粉加混合料。
被烘干物料从进料端喂入，由于机体的倾斜、回转及扬料板作用。物料被抛撒并沿轴向向前移动。在筒体斜度和物料气流方向的势能及动能作用下，物料在旋转烘干过程中不断从出料端流出。完成热交换后的废气，经烟囱抽出.
为防止漏风及粉尘外溢，保证烘干制度稳定，在设备入口处和出口处均设有密封装置。

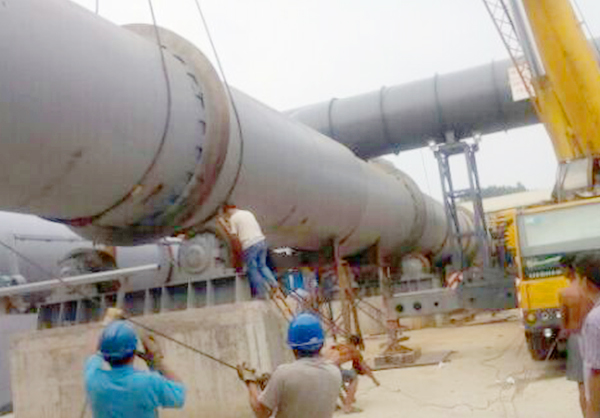

该机由入料装置、密封装置、筒体部分、两挡支承装置、 传动装置及出料装置所组成。筒体为回转件，内部设有扬料板。
筒体上轮带支承在托轮上，并由挡轮组来稳定机体的轴向位置。筒体借助于固定在筒身上的大齿圈与传动装置中小齿轮相啮合，带动筒体回转。
|
规格 |
φ2.8x20m |
|
|
筒体斜度 |
Sin4% |
|
|
烘干物料 |
铁粉+混合料 |
|
|
生产能力 |
≤100t/h |
|
|
进气温度 |
≤750℃ |
|
|
物料流向 |
顺流 |
|
|
筒体转速 |
3-5r/min |
|
|
烘干水份 |
脱水1-3% |
|
|
电动机 |
型号 |
Y315L-6 |
|
|
功率 |
110KW |
|
|
转速 |
990r/min |
|
减速机 |
ZLY315-16-ii |
|
|
烘干机总重 |
~93415kg |
|
