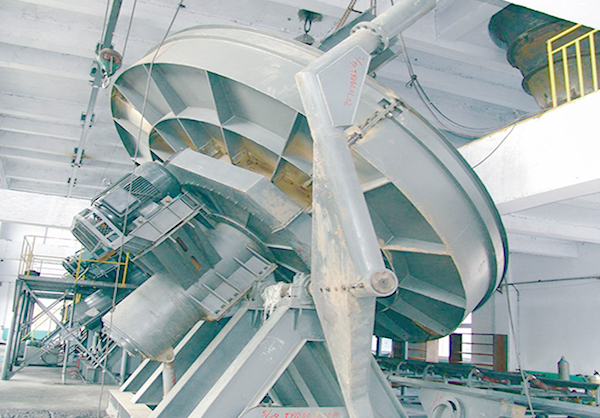

φ6000圆盘造球机用于铁矿粉造球，它是各类球团厂的主要配套设备之一，设备适应性较强，其倾角和转速均是可调的，采用电动旋转刮刀盘面。

立即订购

φ6000圆盘造球机用于铁矿粉造球，它是各类球团厂的主要配套设备之一，设备适应性较强，其倾角和转速均是可调的，采用电动旋转刮刀盘面。

工作原理

制造技术条件

(1)造球机的制造安装应严格按图纸执行，必须符合本文件之规定。

(2)所有零件的材料应有生产厂的合格证书，否则应进行化验鉴定合格后，方可使用。允许用不低于本设计材料机械性能的材料代替，但对于重要零件则必须经过制造厂技术检验部门批准，并取得设计单位同意，方可代用。

(3)金属构件的焊接，应按JB/ZQ400.3-86有关标执行，焊前应清除所有焊件表面污物，焊缝应紧密均匀，不得有凹凸不平，斑痕裂纹，夹渣及未焊透等缺陷，各焊缝缺陷如其总图面积超过焊缝截面的10%时，必须重新焊接。

(4)铸件应符合JB/ZQ4000.5-86《铸件通用技术要求》中有关规定。

(5)轴类零件毛坯锻造应符合JB/ZQ4000.7-86《锻件应用技术要求》中有关规定。

装配技术要求

(1)本机装配应按JB/ZQ4000.9-86《装配通用技术条件》之要求进行。

(2)本设备制造完成后必须由制造厂技术检验部门验收并有本文件要求的证明文件方可出厂，甲方有权根据合同到厂检查产品的质量否符合设计文件要求。

产品特色

底座

因本设备在工作中承受载荷作用，因此对机架基础的安装质量要求严格，要求机架与基础接触良好，以保证机器运转平稳，机架安装高度，位置允许误差如下：
传动部分

主轴的安装：将主轴的前轴承套在主轴上，再通过吊环螺钉将主轴置于主轴箱内，将后轴承装入主轴箱，用锁紧螺母将锥套项紧，然后将止推轴承放入端盖，将端盖用螺栓固定在主轴箱上。

支架安装，将长轴(YJ60.02.05)，短轴(YJ60.02.15)与其轴承(YJ60.02.04)及主轴箱(YJ60.01.01)组装好后吊装在底座上，找正后用锥销定位，拧紧。

圆盘安装：将大齿轮(307.03备01.13)与中部盘(307.03备01.15)用螺栓联接在一起，经检查确定无松动，用吊钩将此件水平吊起，此时应使主轴垂直于地面放置；用固定板将主轴箱固定于机架上（如下图），将圆盘轮毂套入主轴，然后用螺栓，压盖将圆盘与主轴联接好。安装边托架，边盘，待形位公差均满足要求后，用销定位，拧紧螺栓。带负荷运转200小时后，再次紧螺栓。
倾角调整装置

吊钩将圆盘用钢丝绳吊起，然后去掉固定板准备安装倾角调整装置。检查与调整顺联接的钢板是否有足够的强度；检查与调整器相联的铰链座是否松动，焊缝是否密实均匀，上下铰链座位置是否满足要求，合格后方可安装调整器。
支架与梁

在长轴、短轴两侧安装支架（一）(YJ60.02.02)并用销子把轴与支架固定，拧紧手轮(YJ60.02.07)再安装支架（二）(YJ60.02.06)形位公差满足图中要求。
刮刀系统

把刮刀装配好，要求轴转动灵活，然后将刮刀整体装在梁上，调整刀头的位置，刀头距盘面30mm；安装位置公差满足图中要求。
电动机与减速器

电动机与减速器，安装后检查三角带张深程度，忌过松过紧。
其他附件

包括齿轮罩、检查台、润滑管路附……

规格参数

设备性能参数

主参数:

圆盘直径

Φ6000mm

圆盘边高

650mm

圆盘倾角调整装置

43-53°

圆盘转速

3.55-8.5r/min

产量

40t/h

电动机：

主电机型号

YVF2-315 S-4

额定功率

110kw

额定转速

1500 r/min

减速器：

型号

NGW-QF112A I=25

速比

窄V带：

型号

SPB3550 5V1400 6nos.

开式齿轮：

模数

速比

6.85

开式齿轮：

大齿轮齿数

137

小齿轮齿数

底刮刀减速器：

型号

XLED5.5-95-1/187

速比

187

功率

5.5kw

输出转速

8 r/min

润滑参数

项目		数据	单位	备注
干油站	型号	DB-63
	给油能力	8	ml/cycle
	工作压力	7	Mpa
	油品	3号钙基脂
	润滑对象	主轴3个轴承底刮刀4个轴承
浸脂润滑	油品	二硫化钼0号锂基脂
浸脂润滑	润滑对象	开式齿轮
